深圳市众智能源有限公司

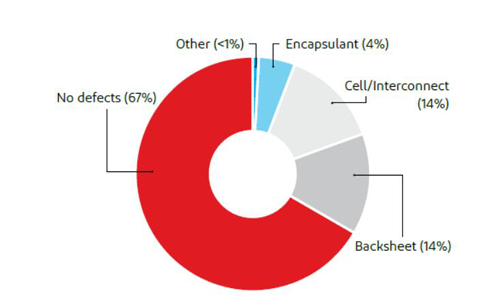

组件缺陷率

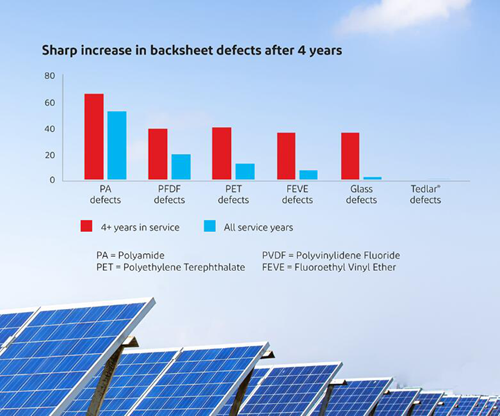

4年后的背板缺陷率

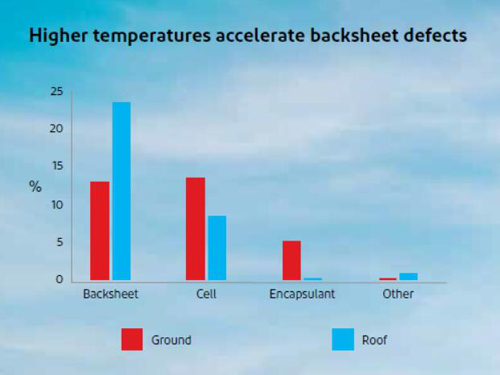

高温对背板缺陷的影响

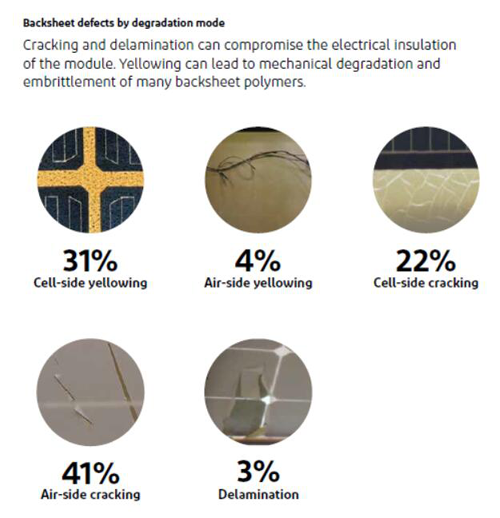

背板失效模式

裂缝和分层会破坏组件的绝缘性。

泛黄会导致背板聚合物的机械降解和脆化。

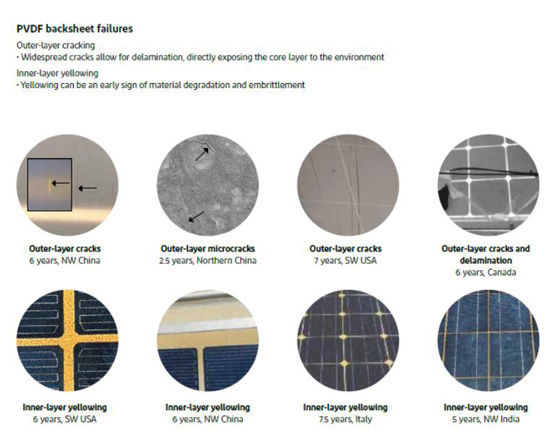

PVDF背板失效模式

外层开裂

•大面积的裂缝导致分层，直接将核心层暴露在环境中

内层泛黄

•材料降解和脆化导致黄变

双玻组件缺陷类型

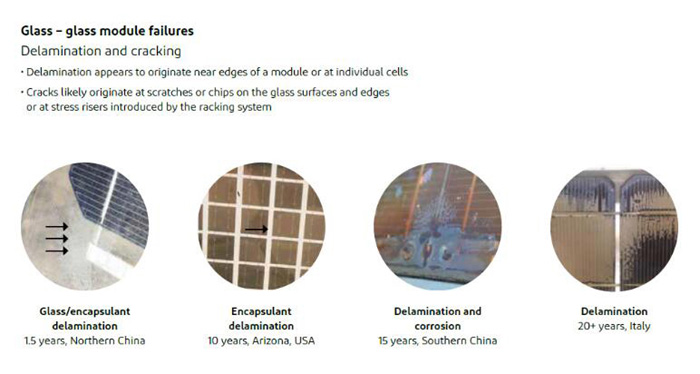

双玻组件故障类型——脱层和开裂

组件边缘或单个电池会出现分层状况

玻璃表面边缘处的划痕、碎片或由于搬运造成的压力增加可能导致双玻组件的裂缝

该研究通过从现场检查和分析的结果追踪材料退化及其对全球太阳能组件性能的影响，由北美、欧洲、亚洲和中东地区的多步指导，配备了太阳能行业最有经验的科学家，该专家组搜集了650万块组件(2017年420万块)、355个电站现场(2017年275个)，共计1.8GW的总规模(2017年1.04GW)，杜邦称，这一调研是全球同类项目中最全的计划之一。

“近十年来，杜邦与现场合作伙伴、客户、下游开发商、大学和国家实验室合作进行现场检查，我们的使命既简单又关键：检查、评估和了解现场光伏(PV)组件的退化状态，以便能为我们提供最新且可靠的信息来源，帮助买家了解组件退化问题的广度和影响他们的组件故障投资回报率。”杜邦公司全球可靠性经理Kaushik Roy Choudhury博士说。“尽管现场分析着眼于所有组件材料，但杜邦最为关注背板的耐用性，以确保组件能够持续足够长的时间以达到其所有者的财务目标起着至关重要的作用，”Roy Choudhury补充说。
